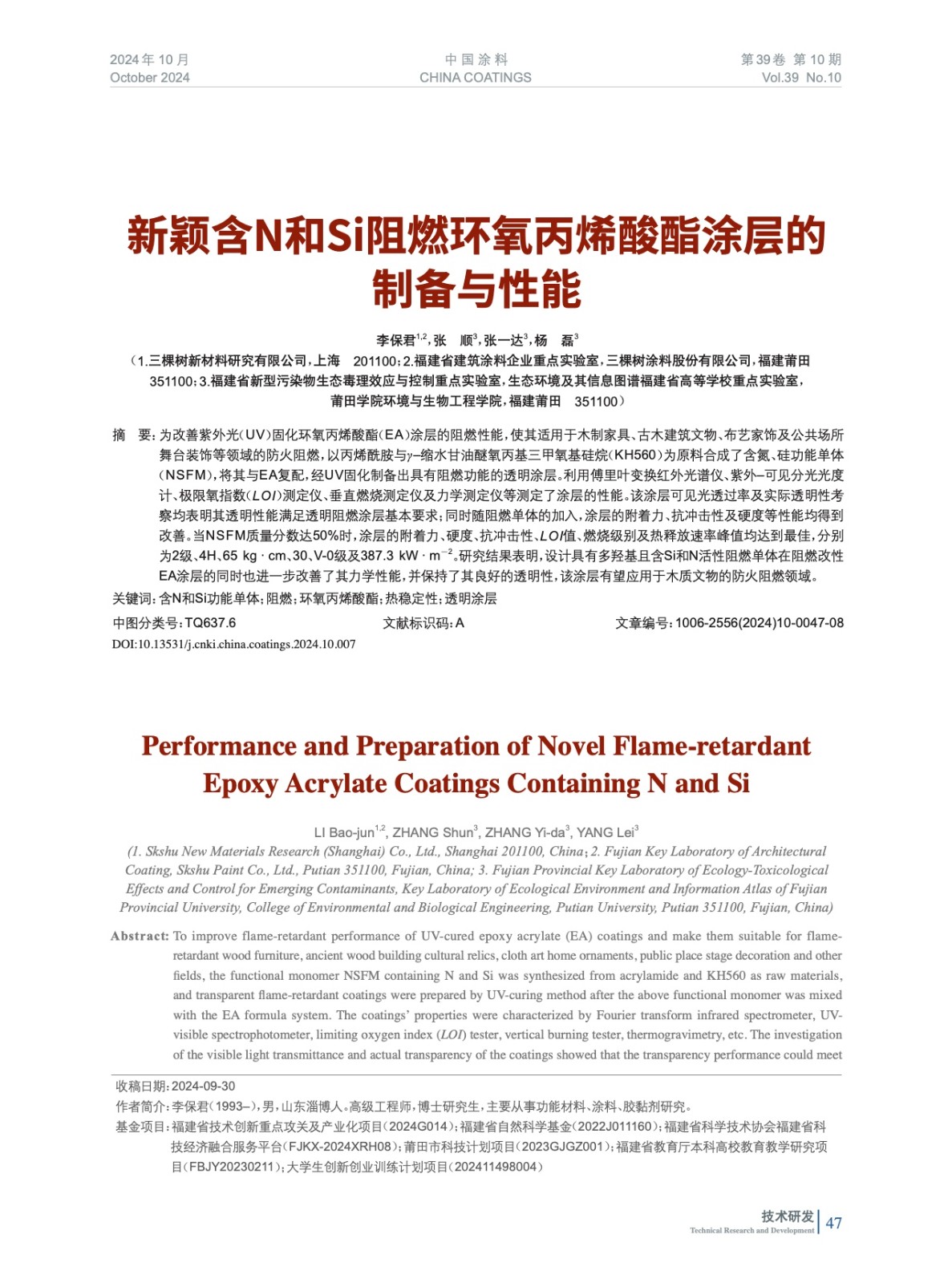

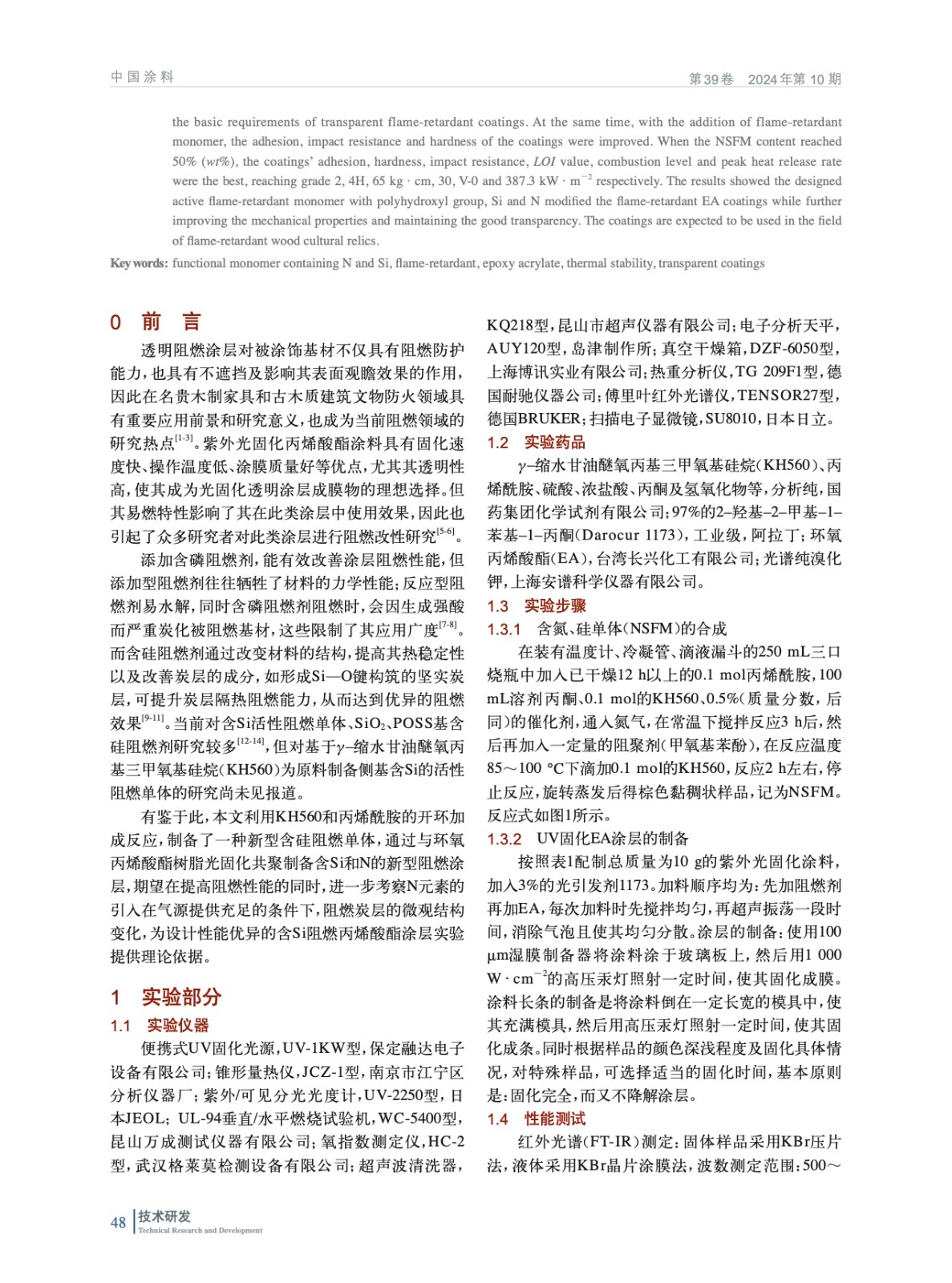

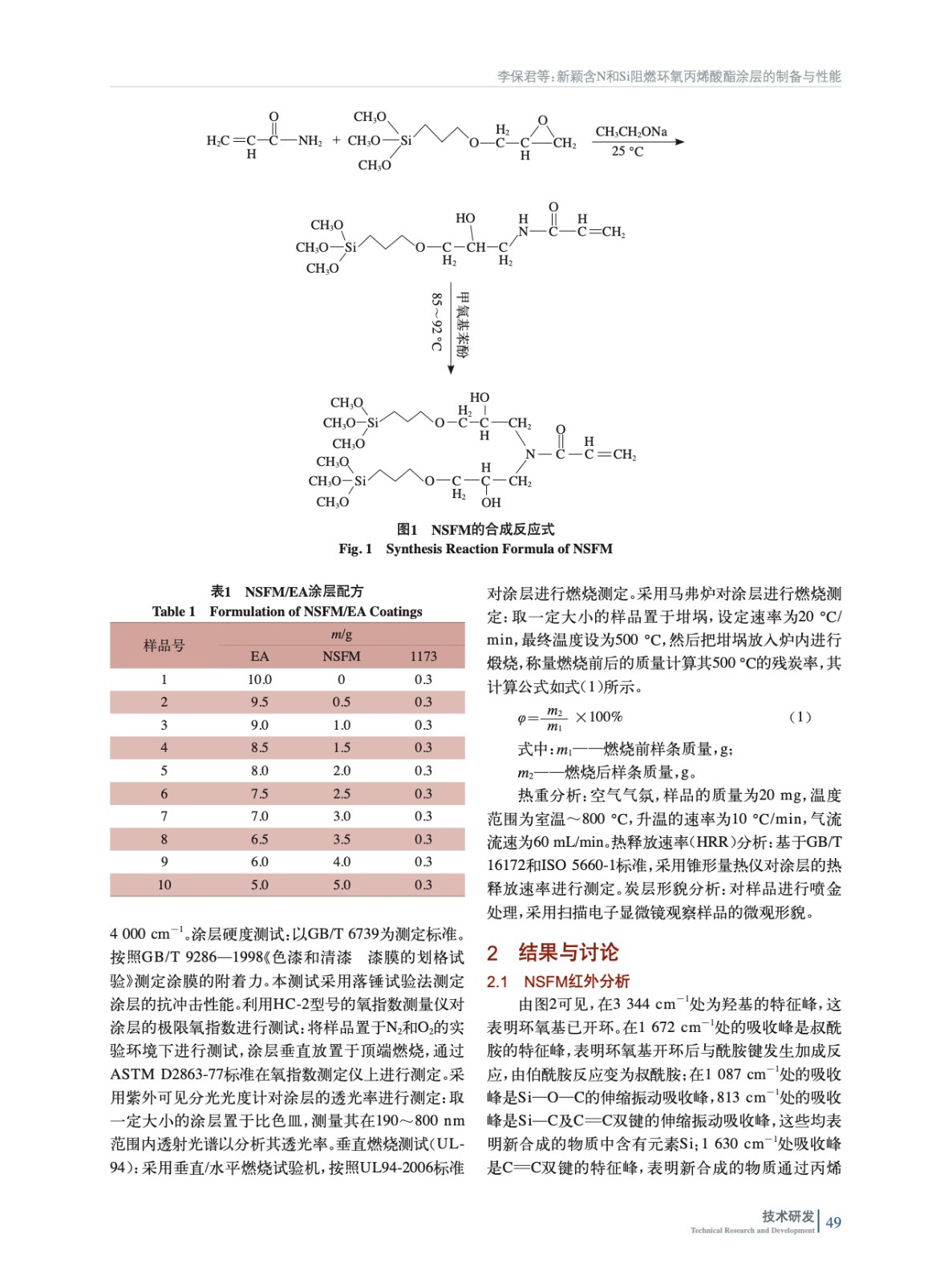

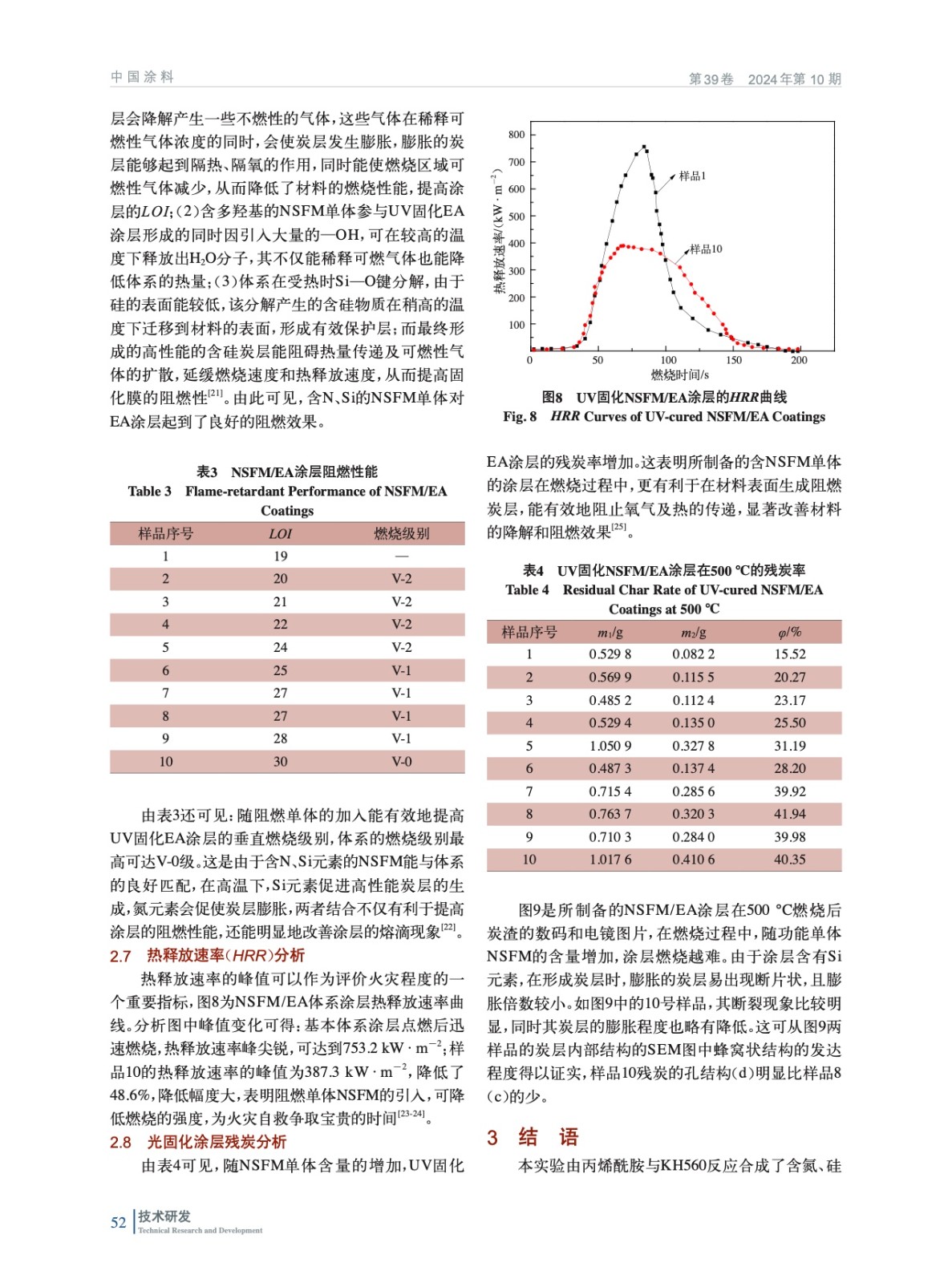

摘要：為改善紫外光（UV）固化環(huán)氧丙烯酸酯（EA）涂層的阻燃性能，使其適用于木制家具、古木建筑文物、布藝家飾及公共場(chǎng)所舞臺(tái)裝飾等領(lǐng)域的防火阻燃，以丙烯酰胺與γ–縮水甘油醚氧丙基三甲氧基硅烷（KH560）為原料合成了含氮、硅功能單體（NSFM），將其與EA復(fù)配，經(jīng)UV固化制備出具有阻燃功能的透明涂層。利用傅里葉變換紅外光譜儀、紫外–可見(jiàn)分光光度計(jì)、極限氧指數(shù)（LOI）測(cè)定儀、垂直燃燒測(cè)定儀及力學(xué)測(cè)定儀等測(cè)定了涂層的性能。該涂層可見(jiàn)光透過(guò)率及實(shí)際透明性考察均表明其透明性能滿足透明阻燃涂層基本要求；同時(shí)隨阻燃單體的加入，涂層的附著力、抗沖擊性及硬度等性能均得到改善。當(dāng)NSFM質(zhì)量分?jǐn)?shù)達(dá)50%時(shí)，涂層的附著力、硬度、抗沖擊性、LOI值、燃燒級(jí)別及熱釋放速率峰值均達(dá)到最佳，分別為2級(jí)、4H、65 kg·cm、30、V-0級(jí)及387.3 kW·m－2。研究結(jié)果表明，設(shè)計(jì)具有多羥基且含Si和N活性阻燃單體在阻燃改性EA涂層的同時(shí)也進(jìn)一步改善了其力學(xué)性能，并保持了其良好的透明性，該涂層有望應(yīng)用于木質(zhì)文物的防火阻燃領(lǐng)域。
